Con BOMBAS nos hemos propuesto ofrecer a sus usuarios una herramienta que permita la visualización sencilla de los resultados obtenidos al colocar uno o más equipos de bombeo operando en un sistema que conduce agua.
Así, cuando accedes al menú Resultados de la aplicación encontrarás, entre otros parámetros, el gráfico correspondiente a la caracterización hidráulica del sistema cuyos datos has especificado previamente para tu proyecto.
Componentes de la Página Resultados
Como referíamos previamente, la idea detrás de esta página en nuestra aplicación para la selección de bombas centrífugas es la de mostrar de forma gráfica los resultados del análisis, específicamente lo que se conoce como la caracterización del sistema de bombeo.

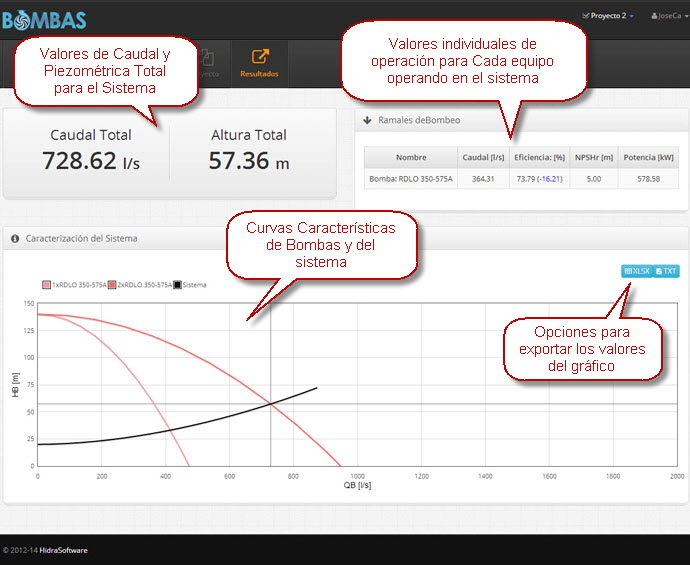

Cuando utilizas la opción calcular del menú proyecto y suponiendo que no se detectaron errores y que se halló un punto de solución para el sistema, podrás ver en la página de resultados la siguiente información:
De esta forma podrás establecer en tu proyecto aspectos tales como:
Punto de Operación del Sistema de Bombeo
Los valores de Caudal y Altura Total se corresponden con lo que será la solución del sistema Tubería de Succión – Bombeo – Tubería de Impulsión, es decir, los valores correspondientes a la condición de operación que hayas especificado para los ramales de bombeo en tu proyecto. Así, podrás establecer si, por ejemplo, cuando asocias determinado número de bombas en paralelo, es posible garantizar determinado caudal.
Punto de Operación de cada Modelo de Bomba Centrífuga
La tabla en el panel Ramales de Bombeo te presentará la información individual de cada equipo de bombeo en cada uno de los ramales involucrados en la caracterización hidráulica del sistema.
Es decir, y siguiendo con nuestro ejemplo anterior, si has asociado 3 ramales de bombeo en paralelo y todos los ramales tienen asignado el mismo modelo o curva característica de bombeo, esta tabla te presentará el caudal que cada bomba aportará bajo ésta condición y, adicionalmente, te ofrecerá información sobre la eficiencia, NPSH requerida y potencia para este caudal de operación.
Un aspecto útil en el proceso de selección de equipos de bombeo es el conocer qué tan alejado, en puntos porcentuales, está el valor de eficiencia del equipo del que el fabricante establece como valor máximo en su curva característica. También es importante conocer si el punto de operación se encuentra a la derecha o izquierda de dicho punto de máxima eficiencia del equipo.

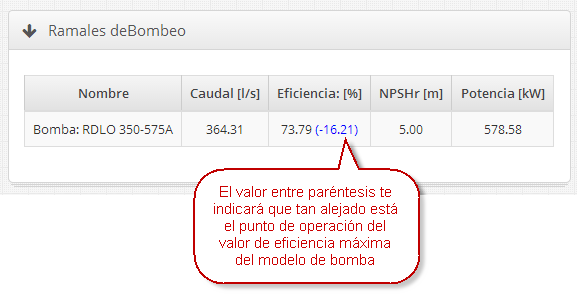

Por ello se ha incluido, al lado del valor de eficiencia, un valor entre paréntesis indicándote esta diferencia con respecto al valor máximo del equipo. Cuando el valor tiene el símbolo “+” te indica que el punto está a la derecha y, de tener el símbolo “-”, indica que está ubicado a la izquierda del punto de máxima eficiencia de la curva característica:
Gráfico con la Caracterización del Sistema
Este gráfico pretende simular el proceso de creación de la curva total de bombeo, es decir la correspondiente al tipo de asociación (en serie o paralelo) de determinado número de bombas (con las mismas y/o diferentes características) en los ramales de bombeo que definas en tu proyecto. Por ejemplo, el de la siguiente figura presenta la asociación en paralelo de dos ramales con las mismas características y en cada uno de los cuales se ha colocado una bomba centrífuga Modelo RDLO 350-575A:
Vemos que la intersección con la curva del sistema, en color negro, permite obtener el punto de operación total en la estación de bombeo.
Otro ejemplo, asociando en paralelo ahora dos ramales con el referido modelo más uno con un modelo de menor capacidad de bombeo (RDLO-350-275A, en color verde), para un total de tres equipos operando simultáneamente, se presenta a continuación:

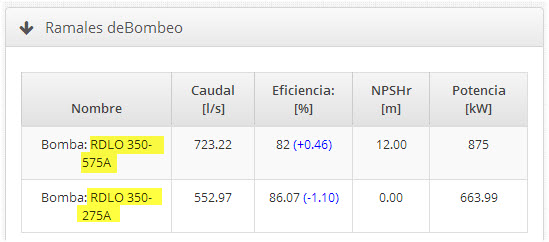

Para el ejemplo del gráfico anterior, verás que la tabla de ramales de bombeo te suministrará, como hemos referido, los valores de operación individuales de cada modelo de bomba dentro del análisis:
Así la interpretación de resultados para cualquier condición de operación factible en tu proyecto puede ser realizada de forma muy sencilla. Este tipo de gráficos te permitirá determinar, entre otros aspectos:
- El número máximo de equipos de bombeo (de iguales o distintas características) que garantizará, operando simultáneamente, el caudal o altura requeridos para garantizar los valores de diseño del sistema en estudio.
- Hasta qué punto es rentable, en términos de ganancia de caudal o altura, seguir incrementando la operación simultánea de equipos.
- La visualización en el gráfico de las pendientes a lo largo de la curva del sistema te permitirá inferir qué tipo de asociación de equipos (en serie o en paralelo) deberás utilizar. Por ejemplo, curvas con altas pendientes en el punto donde se ubica el caudal de diseño, pudieran sugerir la asociación en serie, mientras que las que son más planas seguramente permiten alcanzar el valor de diseño con la asociación en paralelo de las bombas centrífugas.
De esta forma puedes ver que BOMBAS te ofrece una alternativa sencilla y muy didáctica para comprender el funcionamiento hidráulico del sistema y asegurarte así que la selección del modelo de bomba a especificar en tus diseños sea el adecuado, sin necesidad de depender de terceros.
