¿Imaginas poder dibujar y diseñar redes de distribución de agua potable directamente desde AUTOCAD®?

No es sólo dibujar —que esto AUTOCAD ya lo hace muy bien—…

Es tener en tus manos un software con las herramientas que necesitas para realizar el diseño de Redes de Distribución de Agua en Urbanismos…


…dentro de AUTOCAD® —Versiones 2021 a 2025—

Seguramente sabes que:

Por un lado, AUTOCAD® es el software de diseño asistido por computador (CAD) de preferencia de millones de Ingenieros Civiles y Arquitectos en el mundo.

Y, por el otro, EPANET es el software de cálculo hidráulico de preferencia de otra cantidad de profesionales de la ingeniería civil y la arquitectura dedicados al área hidráulica.

Cuando Realizas un Proyecto de diseño hidráulico de redes de tuberías te encuentras con dos problemas…

El primero es que AUTOCAD®  es sólo una herramienta de dibujo. De dibujo avanzado, claro, pero sin capacidades de cálculo hidráulico.

Y el segundo es que EPANET es sólo una herramienta de cálculo hidráulico con capacidades básicas de dibujo —de hecho: sólo dibuja los elementos de la red, es decir, nodos y tuberías—.

Y nombro a EPANET por ser la referencia en cuanto a programas de simulación hidráulica, pero sabrás que hay unos cuantos más en el mercado mundial.

Programas que, ciertamente, amplían las reducidas capacidades “CAD” que tiene EPANET…  a un costo algo elevado, eso sí.


Pero, como sea, los programas de cálculo hidráulico son complementarios a AUTOCAD®…

Si cambias algo en uno, debes ir y, manualmente, actualizar al otro…

…copia/exporta en uno  y  pega/importa en el otro…

…calcula y actualiza resultados en uno,  y edita objetos gráficos, como los textos, en otro para generar los planos finales…

…y así hasta el infinito y más allá.


Y si lograras —a costa de tu tiempo— trabajar con los dos programas en paralelo…

suponiendo que logres sortear el obstáculo que tenemos muchos Ingenieros Civiles y Arquitectos entre realizar la generación de nuestros planos (con las poderosas herramientas que suministra AUTOCAD) y realizar el cálculo hidráulico, te encontrarás con otra situación:

Programas como EPANET no son realmente herramientas de diseño hidráulico

  • Es decir, de manera automática no definen diámetros de tuberías, Requiere que tú, de manera iterativa (ensayo y error), vayas modificando uno a uno los diámetros de la red. Esto es: realices el cálculo, revises resultados y, en atención a los parámetros de diseño o normativos, tendrás que seguir iterando hasta lograr cumplir con ellos.
  • No te permiten estudiar Escenarios o Hipótesis de cálculo en un mismo proyecto. Así, si quieres, por ejemplo, evaluar en tu diseño las presiones resultantes para la situación de incendio tendrías que crear un proyecto diferente a aquél que has utilizado para evaluar las presiones bajo la condición de consumo máximo de la red.
  • Las demandas nodales debes introducirlas nodo a nodo… rogando que no te equivoques en algún momento de este tedioso proceso.

Y no sigo porque, realmente, pensamos que no podemos evaluar a una herramienta tan poderosa como EPANET —para la simulación de redes— sólo por no tener opciones de diseño automático que faciliten la vida de los proyectistas de estos sistemas.

Nuestra Propuesta para ti es simple…

…el plugin AQUEDUCTOS para AUTOCAD® (o, para los amigos: el Plugin AQU_CAD).

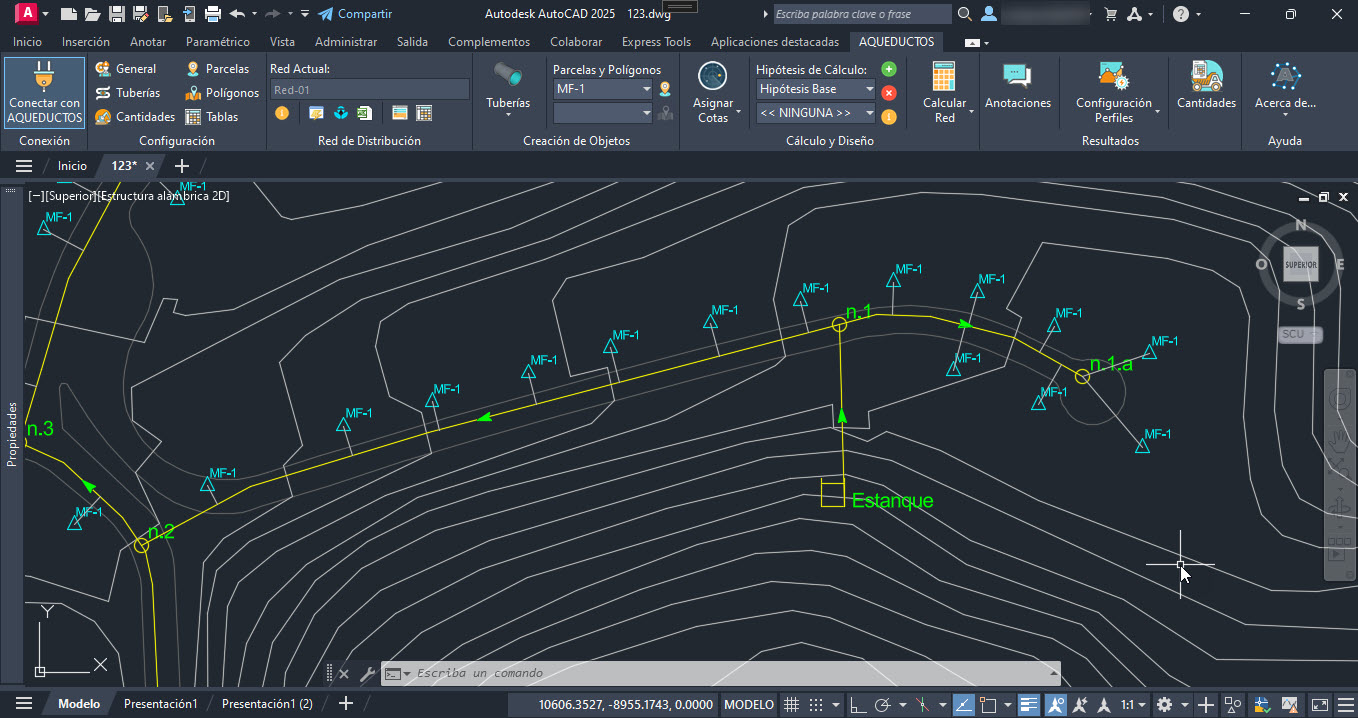

Cuando lo instalas, verás entre las fichas de tu versión de AUTOCAD, a la ficha AQUEDUCTOS:

La cual te suministra más herramientas para tus diseños hidráulicos (ojo: para diseño, no sólo es cálculo) que las que tiene un mecánico automotriz en su taller.

Utilizando AQU_CAD dentro de AUTOCAD podrás:

  • Dibujar la red de distribución de agua de manera sencilla y generándose automáticamente la etiqueta de nodos en base a lo que hayas predefinido en las propiedades del proyecto. Olvida estar editando textos para nombrar a los nodos de tu red.
  • Si has dibujado la red, con las herramientas y objetos que suministra AUTOCAD —líneas, polilíneas, círculos, textos, referencias a bloques— el plugin te los convertirá a Nodos, Tuberías y, en general, a objetos hidráulicos que se utilizarán para definir el modelo matemático de la red y realizar el cálculo y diseño en un momento.

Si eres usuario de EPANET...

  • Puedes traer tus redes creadas en EPANET a AUTOCAD ya que el plugin incorpora una herramienta para convertirlas a objetos hidráulicos con los cuales realizar el cálculo. Lo mejor de ambos mundos.
  • Exportar la red generada en el plugin a un archivo .INP de EPANET que puedes editar y correr en él.

Y, cuando estés realizando el diseño de la red de distribución, tendrás opciones como:

  • Realizar el cálculo hidráulico de la redes abiertas, cerradas o mixtas. De hecho, no tienes que preocuparte por el tipo de red: dibújala y deja que AQU_CAD se encargue.
  • Incluir en tu dibujo —y en el modelo hidráulico— válvulas de retención (checks) y Reductoras de presión. Olvídate de sobrepresiones en tus diseños.
  • Realizar la asignación automática de elevaciones de nodos y de perfiles de tuberías en base a la información disponible en el archivo .DWG de AUTOCAD en la forma de Puntos o Curvas de Nivel.
  • Realizar la asignación automática de Demandas en nodos, en base a la distribución de parcelas o puntos de demanda y/o con la definición de áreas de influencia a través de los polígonos de demanda.
  • Olvidarte de estar iterando para definir los diámetros de cada uno de los tramos de la red pues el plugin, automáticamente, definirá estos tamaños en base a criterios de velocidad: velocidad constante o mediante tablas de velocidades máximas por diámetro que le hayas especificado.
  • Definir, en base al método de la curva de masas, el volumen útil del tanque de compensación de la red de distribución.
  • Crear la curva de consigna o característica de la red con la cual podrás definir cuál debe ser la presión a garantizar en el punto de alimentación principal para satisfacer la presión mínima en el nodo más desfavorable.

Con el plugin, la evaluación de opciones y resultados del cálculo hidráulico dentro de AUTOCAD se te hará más fácil que pelar una mandarina porque:

  • Podrás definir hipótesis o escenarios de cálculo en los que podrás variar los factores de demanda, definir tuberías cerradas (o no existentes), o definir niveles piezométricos. Luego los resultados de dos hipótesis en tu proyecto los podrás comparar en las tablas de resultados.
  • Crear y dibujar Perfiles longitudinales de rutas en la red de distribución, con sus anotaciones.
  • Ya no tendrás que buscar, uno a uno, el nodo con esa presión debajo de la mínima pues podrás visualizar resultados en el área de dibujo en la forma de círculos o líneas con colores que has predefinido en base a rangos de valores.
  • Visualizar resultados de cálculo en la forma de anotaciones de texto para nodos y tuberías.
  • Generar listas de materiales y cantidades de obra de la red de distribución que has diseñado.

Tendrás en un sólo programa dos funcionalidades poderosas...

AUTOCAD se encarga de la parte de presentación es decir, podrás crear tus planos tal como has hecho siempre: Imprime a la escala que quieras, sin tener que exportar-importar información desde otros programas.

Y, AQU_CAD, se encarga de la parte hidráulica. Esa parte complicada y tediosa, con una cantidad de resultados que presentar en planos y que no puedes permitirte presentar de forma errada (por un error de transcripción) pues es el resultado de tu trabajo y podría afectar tu reputación como proyectista hidráulico.

Incluso, si apenas empiezas a realizar proyectos, el poder tener este todo-en-uno, te ayudará a desarrollar tu capacidad de análisis hidráulico fácilmente, pues herramientas como la asignación automática de demandas (parcelas y polígonos) te llevarán al siguiente nivel de análisis.

Y, por sí aún tienes dudas...

PREGUNTAS FRECUENTES

¿Qué necesito para utilizar el plugin?

El plugin funciona dentro de AUTOCAD® y está probado para las versiones 2021 a 2025 de este programa.

Así que, para utilizarlo, necesitarás tener AUTOCAD en alguna de las versiones referidas.

Y, por supuesto, debes tener conocimientos básicos-intermedios del dibujado y edición en AUTOCAD pues el plugin se basa en algunos de estos comandos.

También, dado que el plugin incorpora dentro de AUTOCAD herramientas de cálculo y diseño hidráulico para Redes de Abastecimiento de Agua, se espera que, como usuario, conozcas la teoría asociada a este tema.

Nuestro soporte no incluye explicación teórica sobre estos temas, aunque a veces nos tiramos unas respuestas muy didácticas (modestias aparte).

¿Tienen Capacitación para Utilizar el Plugin?

El plugin es muy fácil de utilizar. Si has dibujado en AUTOCAD ya tienes la mayor parte de lo que hay que tener para utilizarlo.

En todo caso, puedes ver en nuestra base de conocimientos (haz clic) que hemos explicado con vídeos, texto e imágenes las diversas funcionalidades del plugin.

Esta base de conocimientos estará en constante desarrollo y actualización, en base a las consultas de soporte que surjan en el futuro.

La suma de la información que está en la base de conocimientos y nuestro soporte, suele ser suficiente para capacitarse con el uso del plugin.

Te pedimos que, si aún tienes dudas, que revises esa información antes de tomar una decisión.

Si no te resulta suficiente la información o el formato, por favor, no inviertas en el plugin.

¿Cómo puedo acceder al soporte?

El soporte que prestamos es única y exclusivamente por la vía del email.

Así que sólo necesitas escribirnos a contacto@hidrasoftware.com desde el email asociado a tu licencia, para plantearnos las dudas que pudieran no quedar cubiertas con la información disponible en nuestra base de conocimientos.

¿Es para mí el plugin?

Si, con todo lo que puedes leer más arriba tienes aún dudas, diríamos que no es para ti.

Puedes seguir siempre utilizando EPANET para tus cálculos —no sabemos si para el diseño— de redes de abastecimiento de agua.

Es el momento de realizar el diseño del abastecimiento de agua dentro de AUTOCAD®

  • Compatible con las versiones 2021 a 2025 de AUTOCAD®
  • Licencia por Suscripción (6 ó 12 meses), para utilizar en un (1) equipo
105 EUROS Suscripción por 6 Meses
190 EUROS Suscripción por 12 Meses
