El Software Para la Selección de Bombas Centrífugas

En preventa la nueva versión del programa:

BOMBAS Versión 2 - Agosto 2026.

BOMBAS Versión 1 es, desde nuestro punto de vista, el programa más didáctico que tenemos.

¿Didáctico?

Sí.

Es que, al trabajar con bombas centrífugas, te topas inevitablemente con sus Curvas Características.

Por ello BOMBAS nació de la necesidad de poder visualizar —en gráficos— los resultados en sistemas de bombeo a través de sus curvas características:

• La curva de la bomba (H-Q)
• La curva del Sistema

¿Que inventamos el agua tibia con esto?

Claro que no, hay programas similares —eso sí, casi todos “atados” a modelos comerciales específicos—.

Pero, como sea, la idea de BOMBAS es ofrecer a los ingenieros civiles y arquitectos una herramienta más centrada en la hidráulica de tuberías que en la mecánica de los equipos de bombeo.

¿Mecánica?

Sí, un profesional de la mecánica te hablará con toda propiedad de velocidad específica, leyes de semejanza, de recortar impulsores y demás.

Y, claro, los que no tenemos la capacidad de realizar el diseño mecánico de un equipo, ni a la mano una herramienta más hidráulica, nos asustamos porque no le vemos el sentido práctico.

Otros sólo hablan de potencia.

“Pon una bomba de 10 HP”

¿Ah?

¿Cómo meto eso en mi cálculo de pérdidas de carga cuando el diámetro de la tubería de impulsión es de 500 mm?

Que, ojo, no estamos diciendo que haya que obviar el tema mecánico.

Sólo hay que darle sentido para quien está seleccionando un equipo y no diseñándolo mecánicamente.

Crea tu Propia Librería de Bombas Centrífugas

¿Aquí es donde entra más el sentido Hidráulico que el mecánico?

Bueno, no exactamente... aquí es donde entra la parte mecánica a trabajar para la hidráulica.

Construye el Sistema de Bombeo de forma Sencilla

En su versión inicial (la 1), BOMBAS preveía sólo que realizaras el cálculo para sistemas simples, es decir, los que tienen los siguientes componentes y en este estricto orden:

• Depósito de succión/aspiración.
• Tubería de succión (depósito - sistema de bombeo).
• Un Sistema de bombeo, conformado por uno o más ramales de bombeo (en serie o en paralelo). Cada ramal con un tramo de succión-una bomba asociada-un tramo de descarga.
• Una Tubería de descarga/impulsión (sistema de bombeo - depósito receptor/llegada).
• Depósito de llegada.

Claro que el sistema se podía “complicar” estableciendo tramos de tuberías (succión/descarga) en serie o incluyendo, en detalle, la cantidad de accesorios como tees, yees, válvulas para lograr un cálculo detallado de las pérdidas localizadas.

En la versión 2, hemos cambiado el esquema “un poco”, nada más:

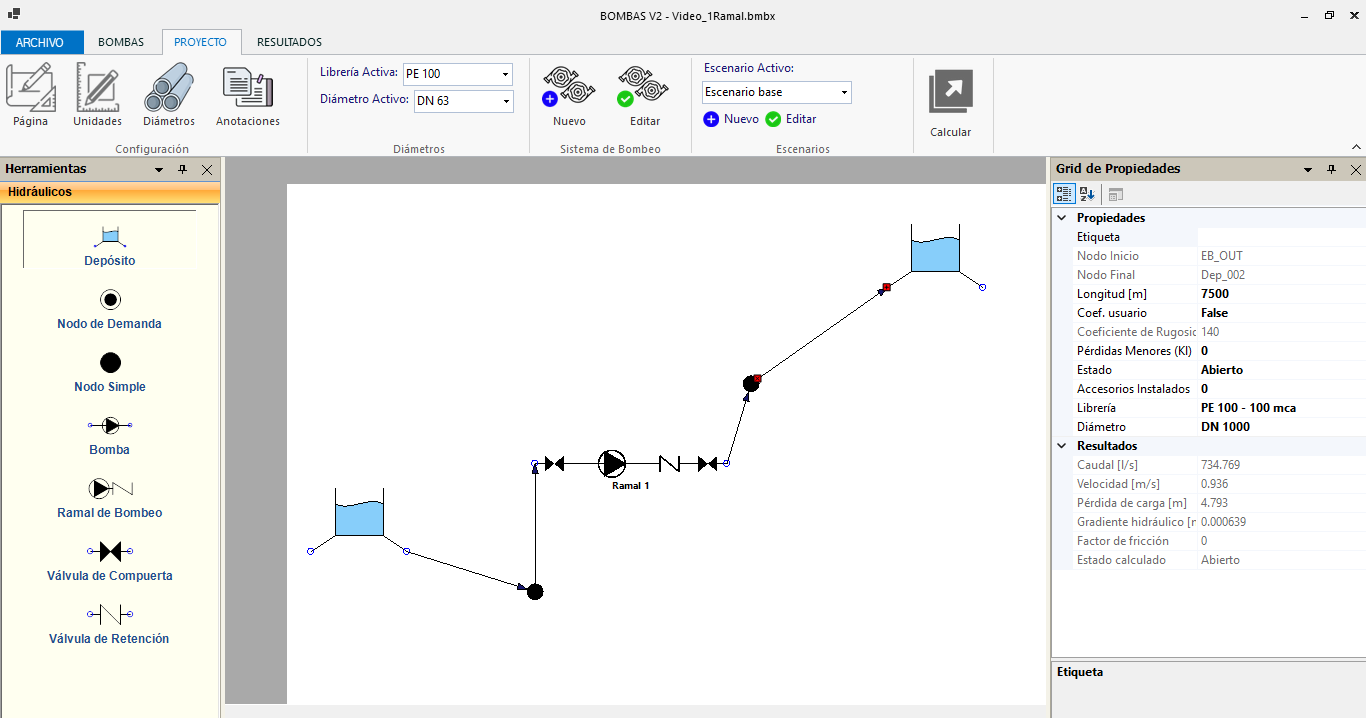

Ahora se tiene una interfaz gráfica sobre la cual podrás crear el diagrama de tu sistema.

Cada componente (nodos y tuberías o enlaces), es seleccionable y editable a través de un grid de propiedades disponible en la misma ventana del diagrama.

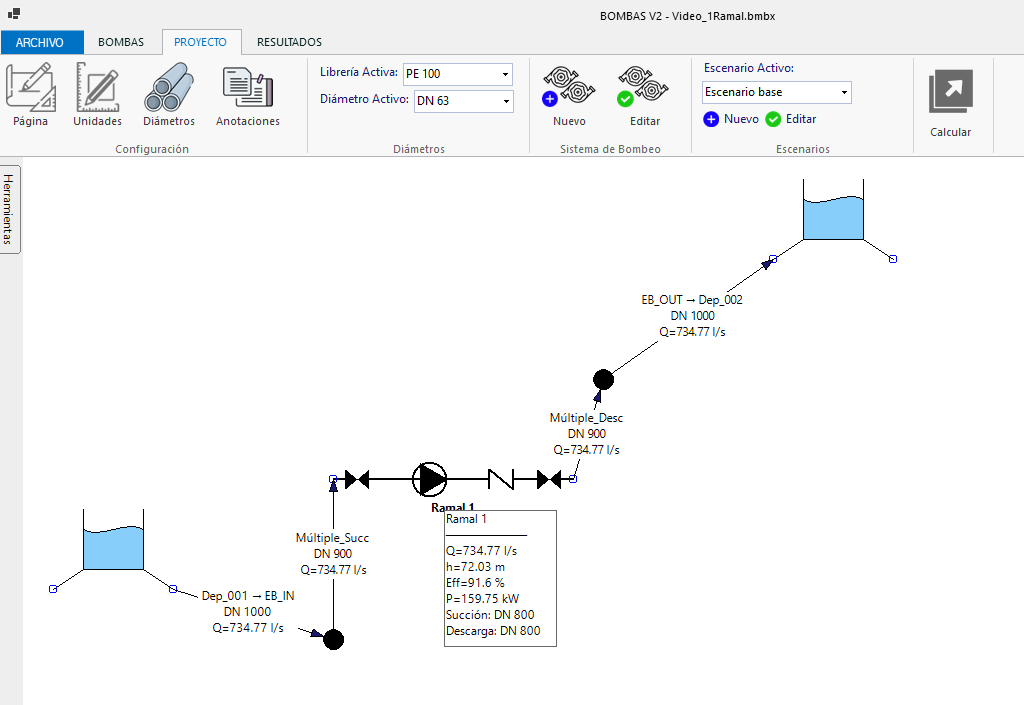

Y, claro, como tienes que presentar resultados, podrás incluir anotaciones en el diagrama:

La Forma Más Práctica de Obtener y Analizar Resultados

Hablando de resultados, la versión 2 también ha cambiado un poco lo que se tenía originalmente:

Que sí:

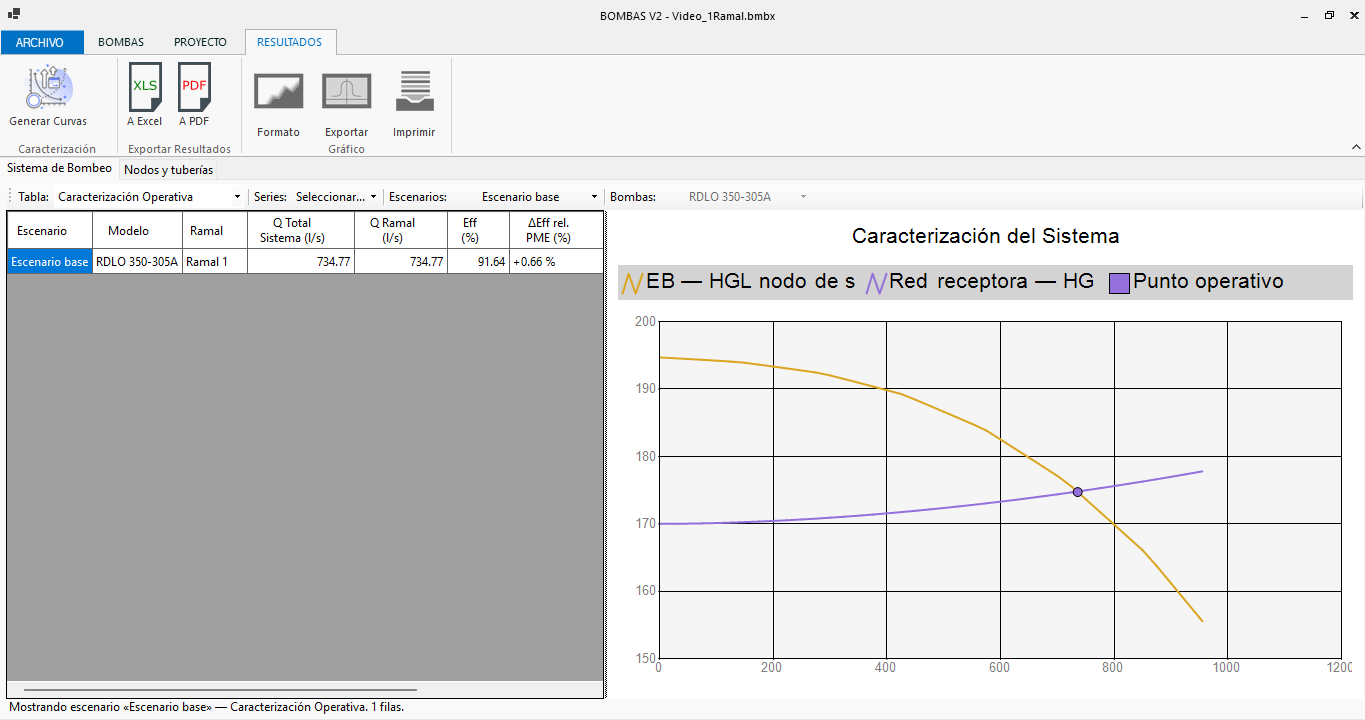

La ficha resultados de la nueva versión mantiene la configuración: tabla de resultados - gráfico con la caracterización.

Que, definitivamente, es la parte de valor, si piensas en selección de equipos de bombeo.

Pero además tiene:

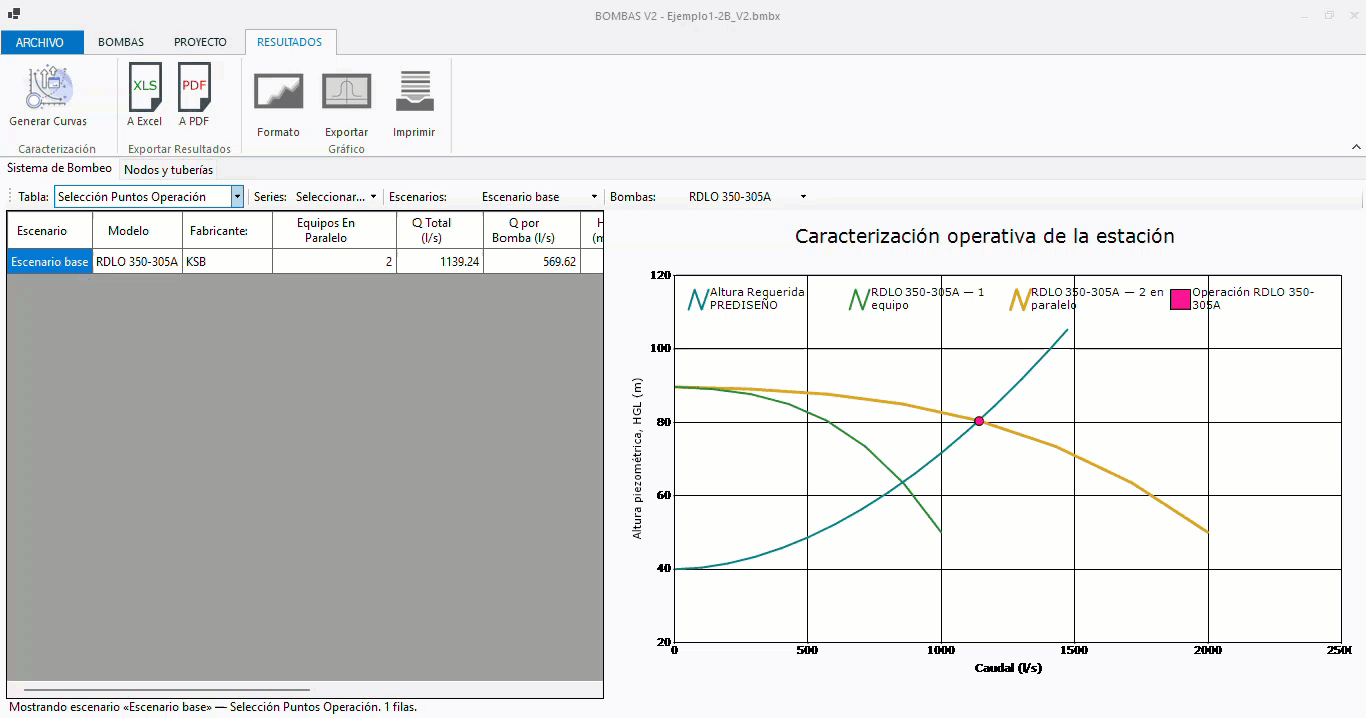

1. Opción para cambiar la vista a “selección” de Puntos de Operación (o de equipos de bombeo).

Hemos incluido la posibilidad de generar la curva de resistencia del sistema (o la presión requerida por el sistema de bombeo con “n” equipos en paralelo), para que puedas, sobre ella, elegir entre los modelos disponibles en la base de datos y obtener puntos de operación —y diferencias respecto al punto de máxima eficiencia de cada modelo—.

Mira la animación:

2. Opción para crear Escenarios y compararlos.

Esta sí que es nueva, nueva.

Ahora puedes ver qué pasa si modificas un factor de fricción (tubería envejecida), si agregas una línea paralela a la impulsión, si sólo opera una bomba…

…en fin, lo que se te pueda ocurrir en tus análisis hidráulicos.

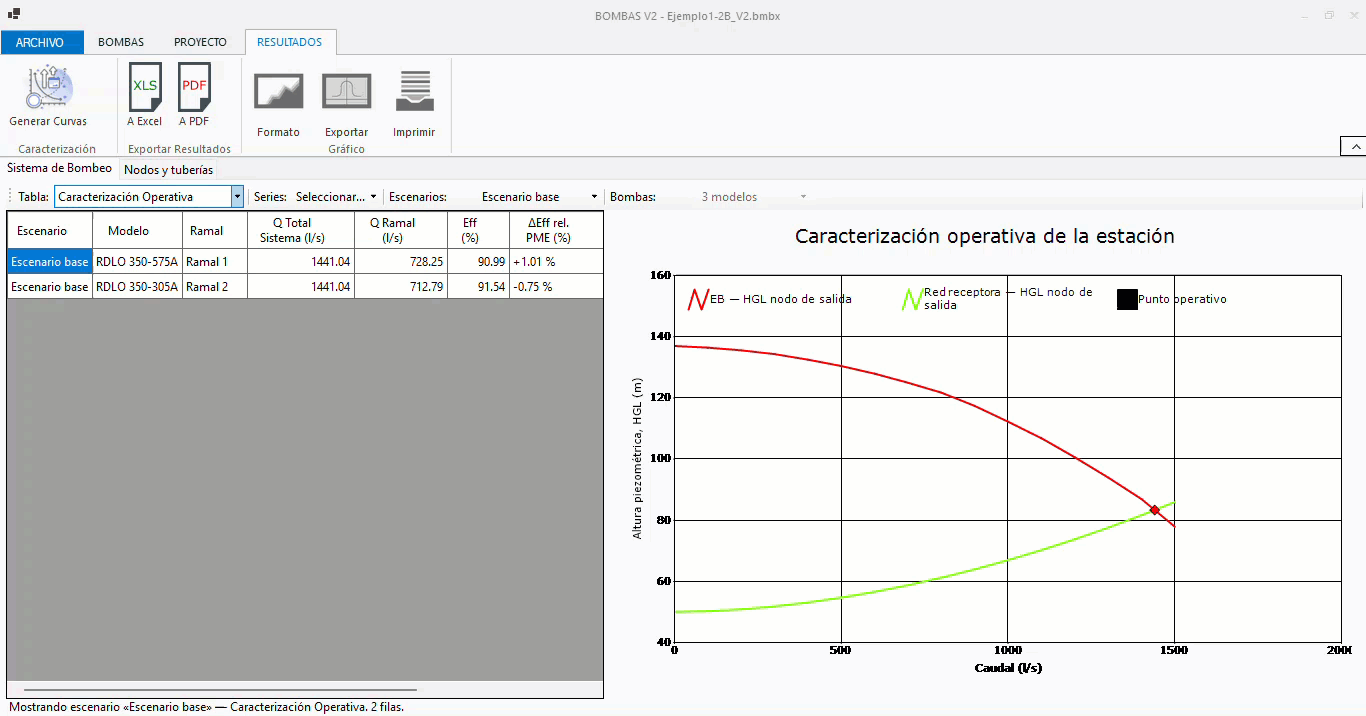

Y podrás compararlos gráficamente, mira a esta otra animación:

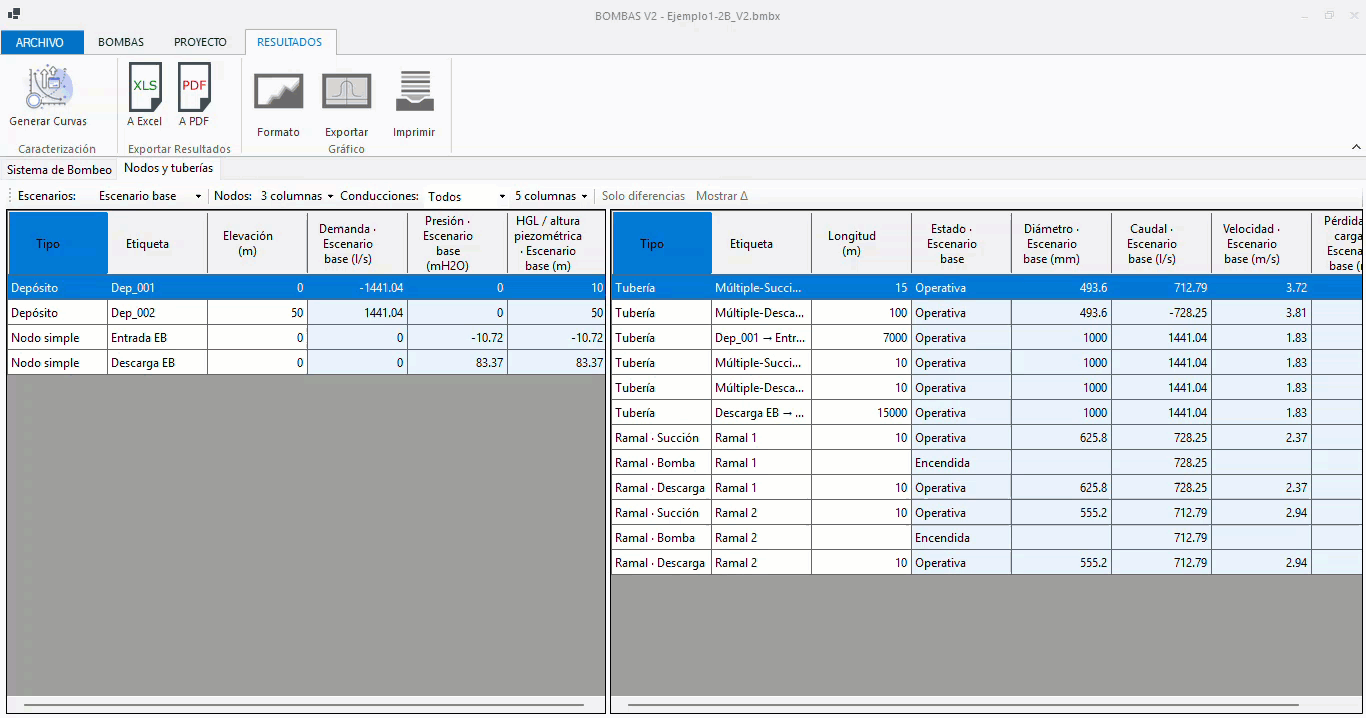

Esta comparación también te la facilita BOMBAS desde la tabla de Nodos y Tuberías, destacando propiedades o resultados para cada escenario en comparación:
