Con la más reciente actualización mayor de nuestro programa para el diseño de instalaciones de saneamiento y pluviales en Edificios, DESAGÜES, hemos incorporado una serie de mejoras tanto en la interfaz y diálogos que lo conforman así como en las herramientas disponibles para la modelación de cualquier instalación de desagüe y bajantes de agua.
En este tutorial te presentaremos las nuevas características que encontrarás en esta versión, específicamente en lo relativo al área de dibujo que hemos incluido en el programa, de forma tal de detallarte los aspectos que debes tener en cuenta al utilizarla en el diseño de las instalaciones de saneamiento y pluviales de tus proyectos de sanitarios.

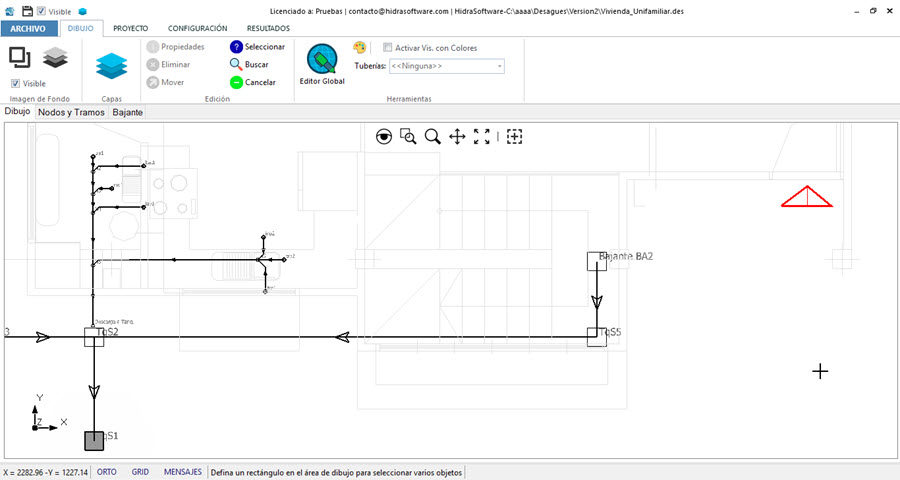

Ya todos nuestros programas incluyen una ficha en la que, como si se tratara de un programa de dibujo (CAD), es posible crear la red de distribución de agua o, para el caso de DESAGÜES, la de evacuación de aguas residuales de tu proyecto, a través del dibujado de sus componentes sobre ella:
Esta ventana de dibujo además de ofrecerte la opción de crear la red sobre ella, permite que cuentes con utilidades o características como las siguientes:
1. El uso de un archivo de dibujo como “imagen de fondo”.
Si observas el panel Imagen de Fondo en la Ficha DIBUJO de DESAGÜES, verás que está un botón que te permite seleccionar un archivo de dibujo, en formato DXF o DWG de AUTOCAD®, que te servirá como referencia para la creación de la instalación de desagüe sobre ella.

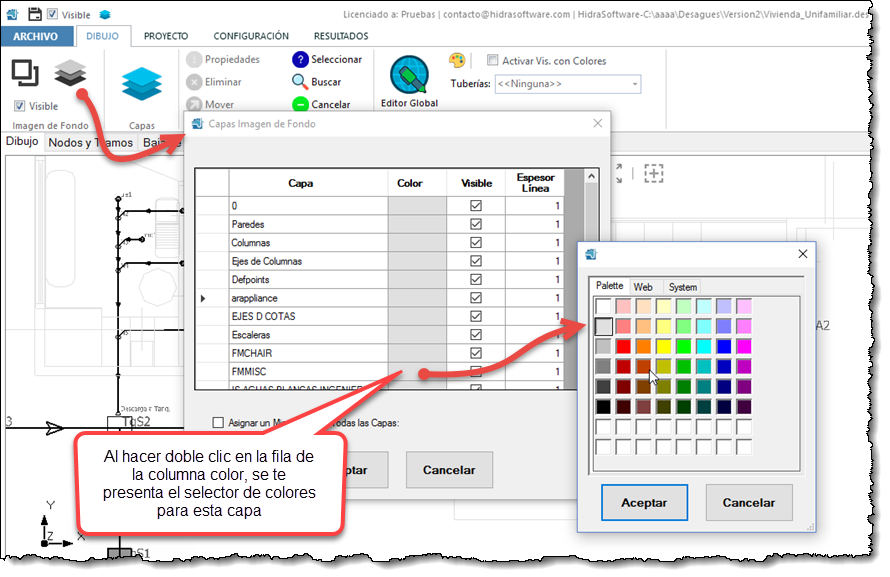

Adicionalmente verás que la visualización de las entidades en dicha imagen de fondo puede ser manipulada a través del editor de capas de la imagen de fondo:
Así podrás modificar espesores de línea, el color y ocultar (o mostrar) entidades en dicho archivo.

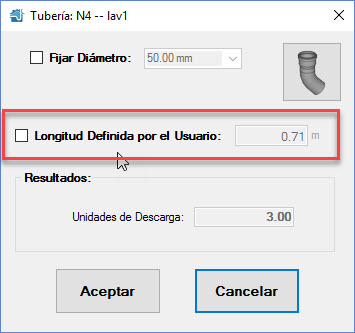

Adicionalmente la imagen de fondo es utilizada para definir automáticamente la longitud de los tramos de tuberías en las distintas instalaciones de saneamiento que vayas dibujando en cada proyecto, siempre y cuando la propiedad Longitud definida por el usuario esté desactivada en el diálogo de propiedades de la tubería:
2. Modificar la visualización de los Objetos de la Instalación de Desagüe presentados en el Área de Dibujo
Así como la visualización de las entidades gráficas contenidas en el archivo de dibujo que importes como imagen de fondo en tus proyectos de Instalaciones de Saneamiento puede ser modificada a través de las correspondientes capas o layers, en DESAGÜES, los objetos de cada instalación de desagüe, están asociados a una capa y, por lo tanto, podrás también “jugar” con sus propiedades para lograr una mejor presentación de la vista en planta.

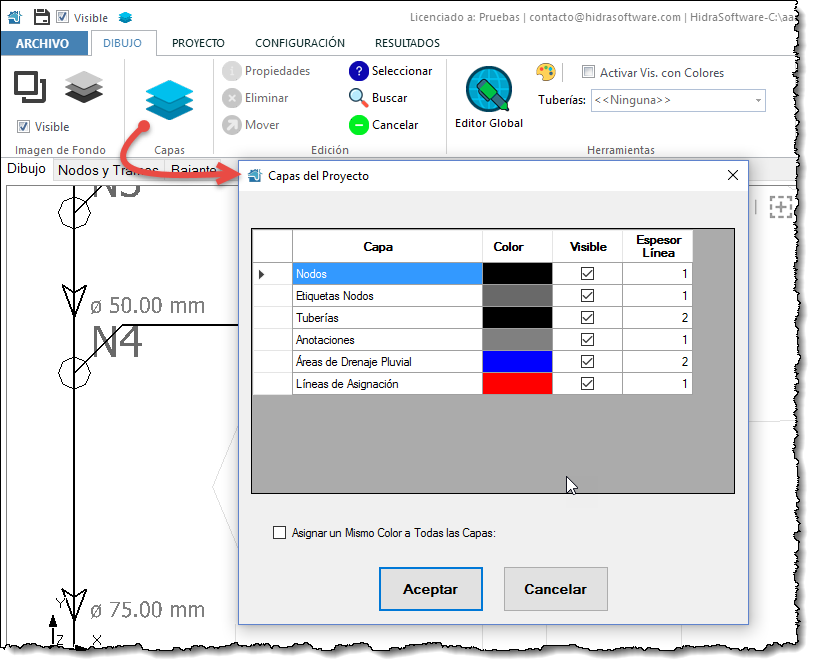

El diálogo de capas del proyecto te presenta las que están disponibles en la versión actual del programa:
Allí verás que, así como para nodos y tuberías, podrás modificar la visualización de Anotaciones y de las áreas de drenaje utilizadas para definir los diámetros y pendientes de los bajantes y tuberías del sistema de recolección de agua de lluvia de la edificación.
3.Herramientas de Ayuda en el proceso de dibujo: La Rejilla y el Modo Ortogonal
Para facilitar la precisión en el proceso de dibujo de las instalaciones de saneamiento con DESAGÜES, encontrarás dos herramientas:
- El Comando Ortogonal, el cual te permite crear líneas completamente horizontales o verticales, en función de la dirección del dibujado. Se activa pulsando el botón ORTO en la barra de estado, en la parte inferior izquierda de la ventana principal del programa.

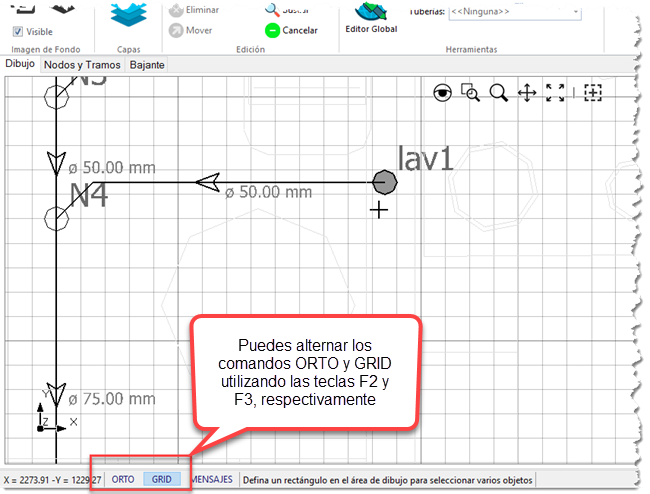

- La visualización de la Cuadrícula o Rejilla, pulsando el botón GRID en la barra de estado, permite forzar la posición del cursor a los vértices de la cuadrícula presentada:

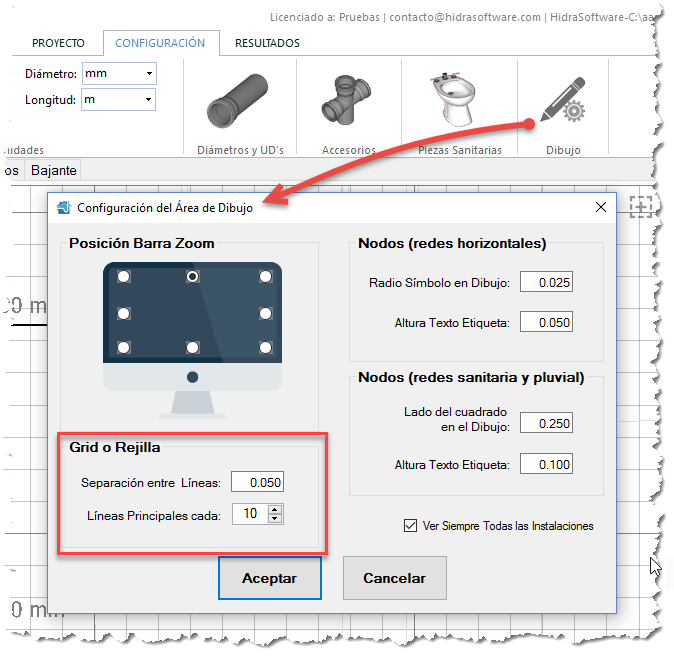

El espaciamiento entre las líneas horizontales y verticales de esta rejilla, así como la ubicación de las líneas principales (de color más oscuro) se establecen entre los parámetros de configuración del Área de Dibujo, en la ficha CONFIGURACIÓN, panel Dibujo:
4. Visualización de Resultados en las Instalaciones de Saneamiento a través de colores y mensajes

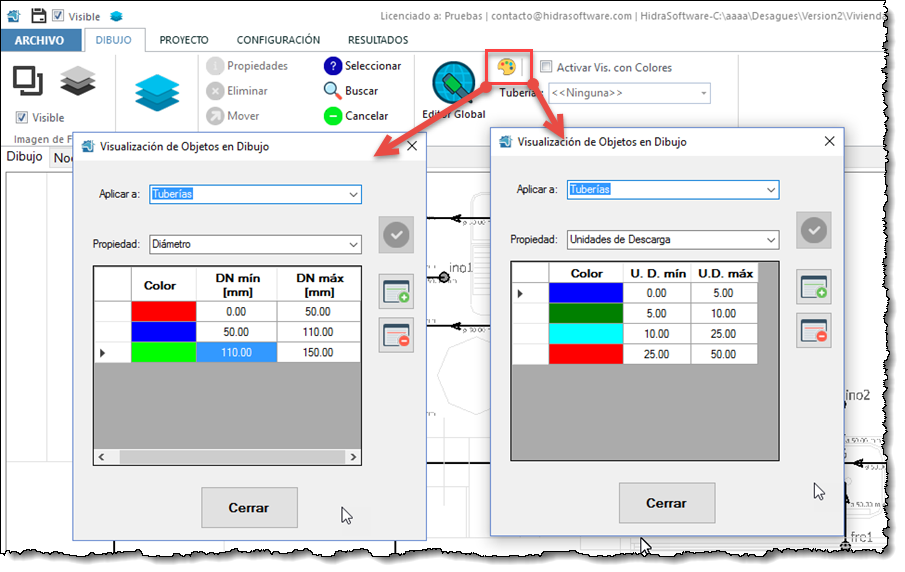

La presentación en todo momento de la vista en planta de la instalación de desagüe sobre el área de dibujo del programa permite que el análisis de los resultados del diseño y cálculo pueda ser realizado en DESAGÜES utilizando un código de colores definido por el usuario para cada propiedad en tuberías desde el botón ubicado en el panel Herramientas de la ficha DIBUJO:

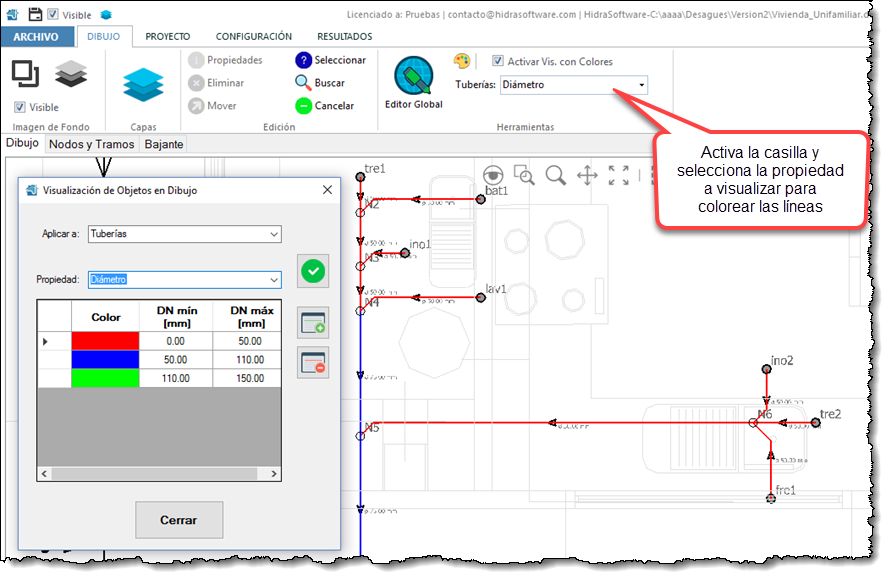

Así es posible establecer rangos de valores que serán presentados en un color específico y poder entonces visualizar los resultados a través del “coloreado” de las líneas que conforman las tuberías de la instalación de desagüe:

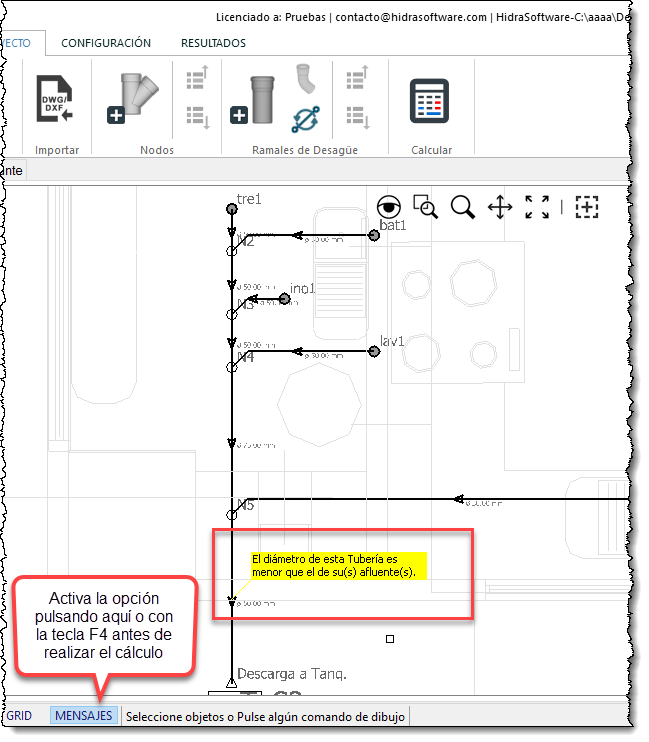

Adicionalmente, si activas el botón mensajes (pulsando sobre él o utilizando la tecla F4 desde el teclado) de existir errores después de realizado el cálculo, se presentarán mensajes en el área de dibujo indicándote el problema y la tubería correspondiente:
5. Dibujo de Instalaciones Sanitarias incluyendo Anotaciones
Finalizado el cálculo y diseño de las instalaciones de saneamiento de tu proyecto de DESAGÜES, de seguro necesitarás, con miras a generar los correspondientes planos de proyecto, presentar parámetros como diámetro y longitud para cada tubería.

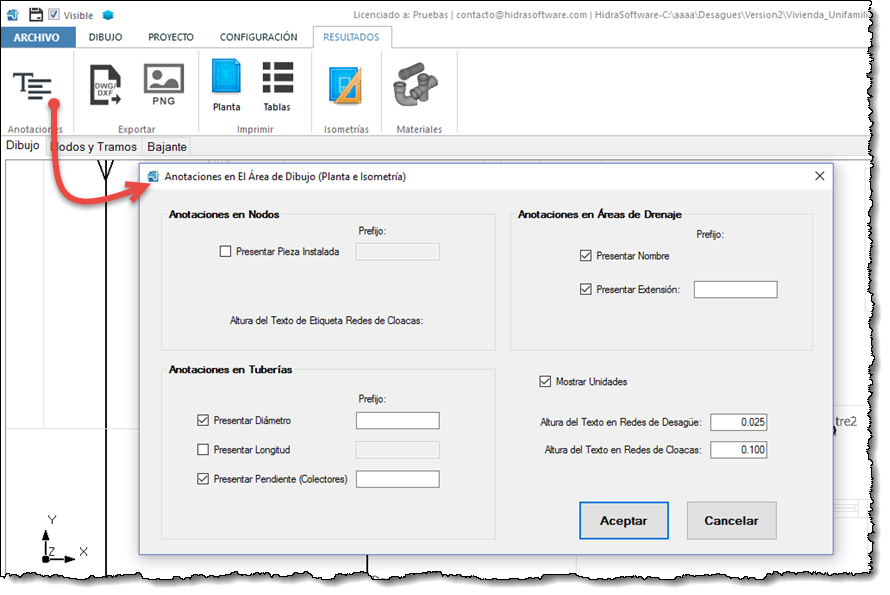

Es por ello que, cuando vas a la ficha RESULTADOS y pulsas el botón en el panel Anotaciones, se te presentará un diálogo para que puedas configurar y visualizar distintas propiedades en Nodos, tuberías y, de ser la red actual del tipo pluvial, las áreas de drenaje que hayas creado en el dibujo:
En el diálogo verás que se manejan dos tamaños de texto para las anotaciones (campos en la parte inferior derecha de la imagen anterior):
- Un tamaño para las anotaciones a presentar en las redes de desagüe “menores”, es decir las que atienden a piezas en el caso de sistemas sanitarios y a las que están conformadas por canales semicirculares para aguas de lluvia en el caso de sistemas pluviales.
- Un tamaño, idealmente mayor que el utilizado para las redes de desagüe, y que será utilizado en las redes de CLOACAS y de DRENAJES de la edificación.
Adicionalmente ten en cuenta que esta configuración de tamaños aplicará también para las vistas isométricas que generes desde el programa.

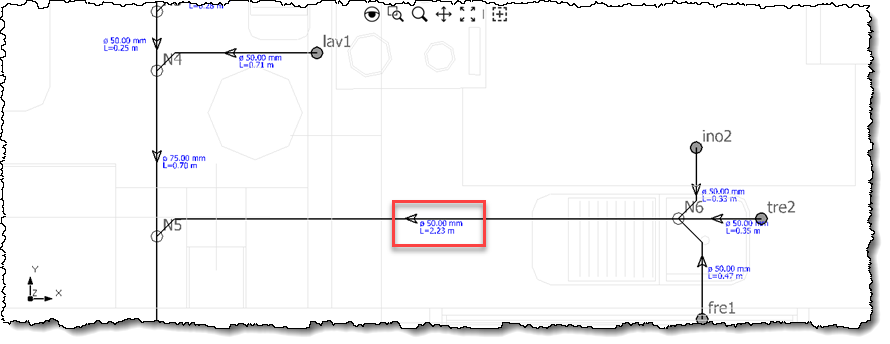

Una vez hayas seleccionado las anotaciones a presentar en el diálogo, podrás ver en la instalación sanitaria activa el texto correspondiente, el cual puede ser cambiado de posición de forma permanente a fin de mejorar la visualización del dibujo:
