Este Tutorial corresponde a la Interfaz y Características de la Versión 2.0 de PLUMBER.
Con el Lanzamiento de la Versión 3 en Junio del 2016, algunas características han sido modificadas según podrás ver en los tutoriales correspondientes y los cuales inician en este artículo:
Diseño de Instalaciones Sanitarias con PLUMBER 3 – Nuevas Características
Si bien en el mercado hay varias opciones de software para el Diseño de Instalaciones Sanitarias, Plumber busca diferenciarse a través de las siguientes características principales:
- Presenta una interfaz en la que los cálculos y resultados del Diseño de Instalaciones Sanitarias se presentan de forma tabulada, separando las piezas (Nodos) de las tuberías las cuales, a su vez, se separan en función del tipo de abastecimiento (Agua Fría o Agua Caliente).
- Contiene, en un solo archivo o proyecto, las distintas Instalaciones Sanitarias que conforman a la Edificación. Adicionalmente se podrá, en el mismo proyecto en el que se crearon las instalaciones, tener las tablas de cálculo del Montante de Distribución o tubería de aducción hacia las distintas Instalaciones Interiores de Suministro de Agua en dicha Edificación. Así, todo el proyecto de Instalaciones Sanitarias, es manejado por el diseñador de forma más eficiente.
- En su primera versión implementa el Diseño de Instalaciones Sanitarias a través del conocido Método de HUNTER (Unidades de Gasto o Unidades Mueble), siendo posible definir por parte del usuario y para cada Pieza Sanitaria, las características físicas, de operación y diseño requeridas por las Normas Sanitarias respectivas.
- Realiza el dimensionado (cálculo de diámetros en tuberías) de acuerdo a dos criterios: En Función de una Velocidad de Diseño (el criterio de mayor uso en la práctica) y en Función de una Pérdida de Carga Unitaria.
- Implementa el Cálculo de Pérdidas en Tuberías a través de dos variantes del método de la longitud equivalente: Estableciendo un porcentaje de incremento sobre las longitudes reales de tubería o definiendo, para cada accesorio a instalar en cada tramo de tubería, la Longitud equivalente a partir de la tabla de Longitudes Equivalentes del Proyecto.
- Cuando se selecciona la opción de Cálculo de Pérdidas por Longitud Equivalente en el diseño de las Instalaciones Interiores de Suministro de Agua, Plumber permite al usuario especificar los valores a utilizar en el cálculo:
- Genera de forma automática las Listas de Materiales de cada instalación, del Montante de Distribución y del Total del Proyecto. Agrega, en función de los diámetros de cada tramo de tubería, las reducciones necesarias una vez se realiza el cálculo de la Red.
- Ofrece al usuario mensajes de advertencia relacionados con situaciones detectadas en el Cálculo de las Instalaciones Interiores de Suministro de Agua del Proyecto.
- Obtiene, en función del cálculo realizado y de las restricciones de operación de las distintas piezas sanitarias en la Instalación, la presión exacta requerida en el punto de alimentación de la red (tanto a nivel de cada instalación como a nivel del punto de alimentación del Montante de Distribución). Aun así, cuando no se está en la fase del Diseño de Instalaciones Sanitarias, es posible también determinar las presiones en las distintas piezas para una presión especificada por el usuario en dicho punto de alimentación (Modo de Cálculo).

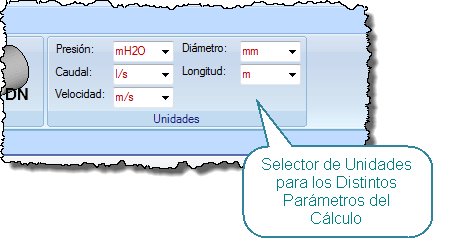

- Posee un selector de Unidades, en el que el usuario podrá especificar, de forma independiente, la unidad en la que se presentarán los diámetros, las presiones, velocidades y otros parámetros más.
Plumber es, de esta forma, una opción interesante para el que tome en serio el Diseño de Instalaciones Sanitarias, pues permite considerar todas las variables involucradas en el cálculo hidráulico de este tipo de sistemas. Así que Descarga la Versión de Prueba desde aquí o, si prefieres, aprovecha el descuento por introducción y adquiere la versión completa del que esperamos sea tu software de preferencia para el Cálculo de las Instalaciones Interiores de Suministro de Agua en Edificaciones.
