En el proceso de mejoras, surgidas de nuestras pruebas así como de la retroalimentación obtenida de los usuarios actuales de la tercera versión de nuestro programa para el diseño del abastecimiento de agua en edificaciones, han surgido una serie de cambios. Sigue leyendo para conocerlos…
Algunos de los cambios son más bien de corrección de errores menores y mejoras en la visualización de elementos como anotaciones pero otros han involucrado algunas modificaciones sustantivas en los algoritmos de cálculo hidráulico y de generación de las listas de materiales para instalaciones sanitarias.
Te presentamos en primer lugar una breve relación de los cambios generales y, ya con más detalle, los cambios específicos que debes tomar en cuenta al utilizar PLUMBER en el diseño de tus instalaciones hidrosanitarias en edificaciones.
1. Corrección de Errores menores.
Se han corregido algunos errores menores en la actualización de anotaciones, en el algoritmo de detección de errores y en la visualización de la imagen de fondo cuando se cambia de instalación en la ficha Proyecto.
2. Cambios en el Cálculo de las Listas de Materiales para Instalaciones Sanitarias
Se ha modificado en prácticamente su totalidad el algoritmo de cálculo de las listas de materiales ante la ocurrencia de algunos errores y de omisiones en la contabilización de piezas, accesorios y tuberías. Específicamente ahora:
2.1. Es posible contabilizar reducciones en las que el cambio de diámetro no sea entre diámetros consecutivos.Es decir, en las versiones previas, sólo se contabilizaban aquéllas reducciones cuya diferencia entre diámetros se correspondieran a dos diámetros nominales contiguos, por ejemplo: Reducción de 25,4 mm a 19 mm.
Ahora es posible detectar, además, reducciones que se “salten” uno o más diámetros nominales, por ejemplo pueden aparecer: Reducción de 25,4 mm a 12,7 mm o de 63 a 12,7 mm.
Claro, debes estar consciente, en tu proceso de revisión final y generación de los documentos de tu proyecto, si la reducción con esas dimensiones está disponible en el mercado, para que modifiques por tu parte las especificaciones.
En relación a lo anterior, es importante remitirte al siguiente tutorial en nuestro sitio WEB:
Haz clic aquí para verlo
En el que explicamos, entre otras cosas, el hecho de que el programa, por defecto, incluye en cada tramo nuevo creado en el proyecto una Tee y que, en el caso de aquéllos tramos que estén ubicados en el extremo de la red y que deben terminar en una pieza sanitaria, el usuario debe realizar el cambio de pieza a un codo, de forma tal de poder tener en cuenta de forma adecuada esto en las listas de materiales respectivas.
Adicionalmente, para probar los cambios, hemos actualizado también los archivos:
- Vivi_Unifamiliar-02b.sni
- Vivi_MultiFamiliar-02.sni
- Vivi_Unifamiliar-02.sni
- Auditorio-02.sni
Los cuales puedes revisar cargándolos en el programa desde la carpeta Tutor en el directorio de instalación.
3. Cambios en las Propiedades de la Pieza Definida por el Usuario.

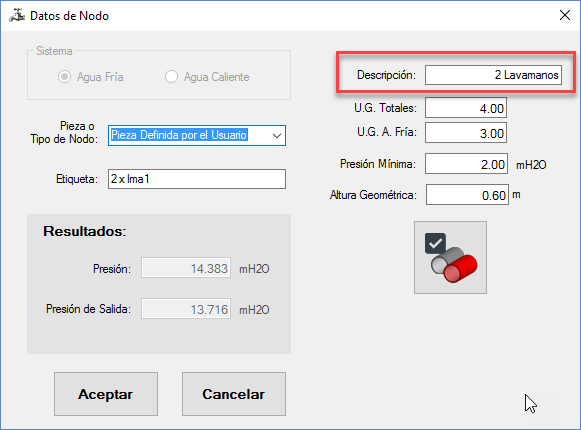

Desde la segunda actualización menor de PLUMBER, la 3.2, encontrarás que la pieza definida por el usuario, al ser asignada a un nodo de la instalación sanitaria, ofrece ahora un campo o propiedad adicional, La Descripción:
La idea detrás de esta nueva propiedad es que las diferentes piezas que el usuario defina puedan ser agrupadas, en función de la descripción especificada por el usuario, en las listas de materiales para instalaciones sanitarias generadas por el programa.

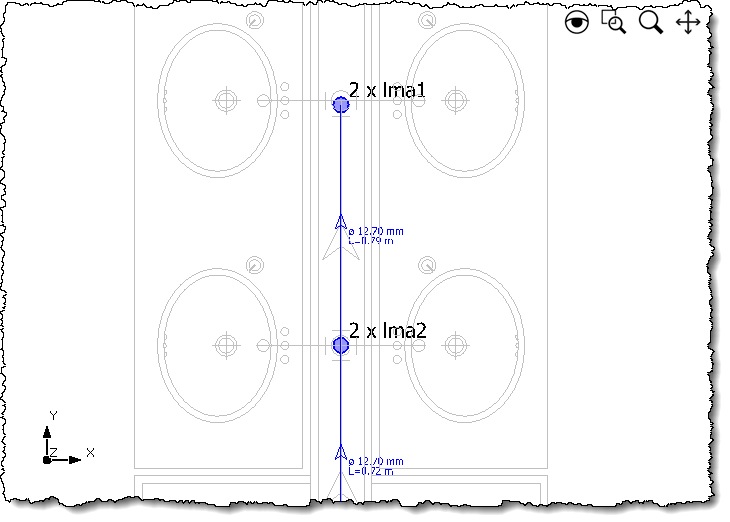

En nuestro ejemplo de diseño de las instalaciones de un auditorio, tenemos dos nodos en los que se define la descarga de dos lavamanos en cada uno: los nodos “2 x lma1” y “2 x lma2”:
Dado que, por motivos del ensamblaje del sistema de ecuaciones utilizado en la resolución de la hidráulica de la red de distribución, no es posible (ni recomendable a los efectos prácticos) repetir la etiqueta de un nodo, es necesario poder “nombrar” a la pieza especial de forma tal de que sea reconocida (por el programa, por el usuario y, finalmente por los revisores de los proyectos que realices con PLUMBER) en las tablas de cálculo y, claro en las listas de materiales para instalaciones sanitarias generadas.
Así verás que a estos nodos con la pieza especial en específico definimos una descripción única: “2 Lavamanos”:

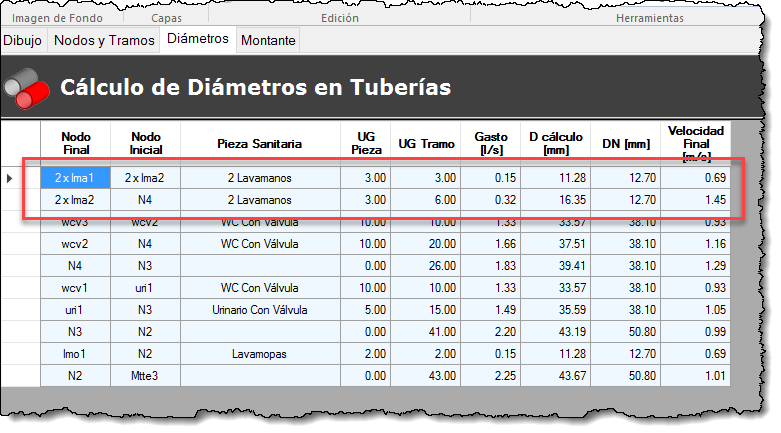

Lo cual permite que en las tablas de cálculo se identifique a la pieza por su descripción:

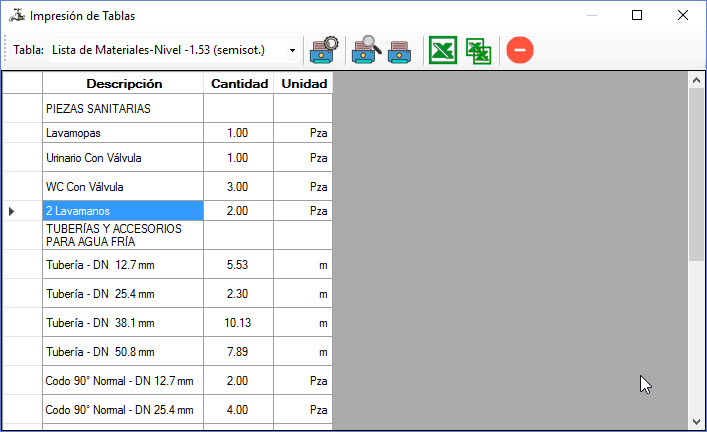

Y, lo mejor, que en las listas específica y total de materiales para instalaciones sanitarias, se agrupen adecuadamente:
De esta forma es posible que tengas distintas piezas definidas por el usuario asignadas a varios nodos en la red de abastecimiento de la edificación y poder agruparlas en función de la descripción que les asignes.
Eso sí, asegúrate de que el texto de la descripción sea exactamente el mismo entre piezas similares (respectando mayúsculas, minúsculas y espacios) para que todo funcione según lo previsto.
