Localizador-de-Demandas-para-AUTOCAD-2012

¿Cuántas veces no has tenido que realizar el Cálculo, de forma manual, de las demandas en los Nodos en el modelo de una red de Distribución para utilizarlo con los programas de cálculo como EPANET? Este proceso manual, además de tedioso, está sujeto a posibles errores al no contabilizar demandas de algunas parcelas en el área atendida por la Red.

El Localizador de Demandas es un Módulo de Extensión (o Plugin) para AUTOCAD, Versión 2012, que permite, simplemente “dibujando” las parcelas y la red, obtener las demandas en los Nodos de ella de forma automática.

Realizada la asignación de Demandas a los nodos de la Red de Distribución, es posible luego exportar la información (de tuberías, nodos y, por supuesto, de demandas) hacia un archivo de Importación de EPANET para dedicarse simplemente a la realización del cálculo hidráulico. Sin errores y en una fracción del tiempo en que se tardaría realizándolo de forma manual.


Características Principales

  • Genere la Red de Distribución desde líneas y bloques de AUTOCAD
  • Cree “Parcelas de Demanda” para representar los distintos tipos de consumo de agua presentes en los lotes o parcelas del área atendida por la Red De Distribución
  • Totalice, por cualquiera de los dos métodos disponibles: Cercanía a Nodos o Cercanía a Tuberías, la demanda de agua en los Nodos

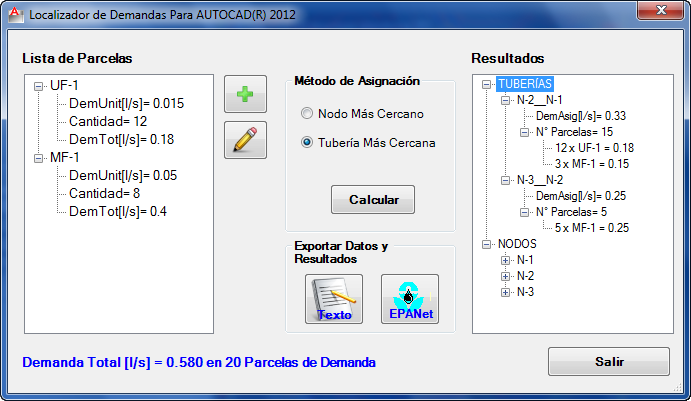

Ventana Principal del Localizador de Demandas
  • De forma automática se generan Nombres de Nodos y se crea la topología de la red a partir de los elementos del Dibujo en AUTOCAD(R)
  • Exporte a un archivo de texto la información de la red de distribución
  • Genere un archivo de Importación de EPANET, desde el cual podrá crear la red de Cálculo en este programa con la información de Nodos y Tuberías

Capturas de Pantalla

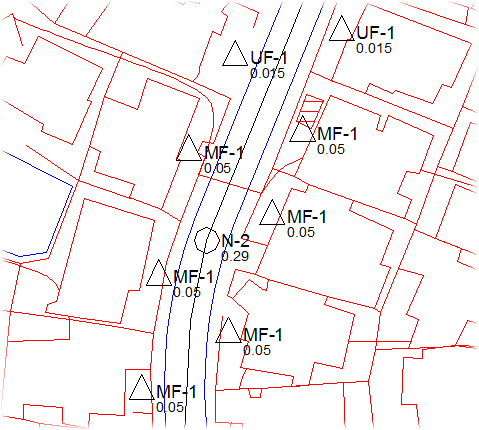

Inserte en AUTOCAD Nodos, Parcelas de Demanda y Dibuje Tuberías para crear el Modelo de Red de Distribución
Asigne Demandas a los Nodos en Función de la Cercanía de las Parcelas a las Tuberías

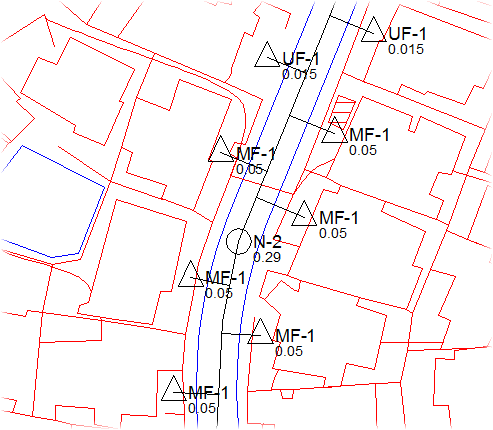

El Localizador de Demandas determinará la Tubería Más Cercana y asigna a ella la Demanda de la Parcela para obtener la Demanda Total en Cada Nodo

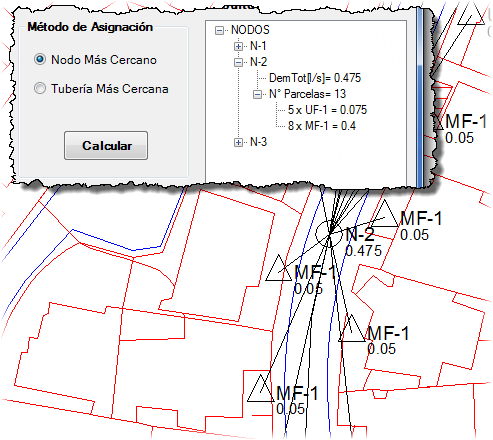

Si el Método de Asignación es al Nodo Más Cercano, se asigna la demanda de las Parcelas al Nodo Más Cercano para obtener el Total en dicho Nodo

AUTOCAD® es una Marca Registrada de AUTODESK® , empresa que no se solidariza ni patrocina el desarrollo del Localizador de Demandas.

EPANET es un Programa de Distribución Gratuita, creado por la United States Enviromental Protection Agency (USEPA).
